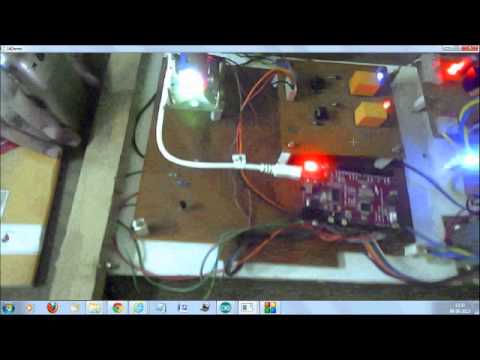

контроллер Теплицы предназначены для обеспечения оптимального микроклимата для роста и развития растений. Это могут быть и большие промышленные сооружения и небольшое место на подоконнике для выращивания любимого цветка. Но даже за самой крохотной теплицей на подоконнике нужен уход: осуществление полива, поддержание нужной температуры, уровня освещенности и т.п.

Многие с удовольствием занялись подобным хозяйством, вот только ни сил, ни времени для этого нет. И только мечта подсказывает: вот бы такую конструкцию, которая бы настолько умной, что делала бы все сама. Такая теплица окажется востребованной теми, кто не хочет тратить много времени на уход за растениями, а также может не иметь для этого возможности в случае длительного отсутствия — командировок, отпуска и т.п.
Мы и приступим к созданию подобной теплицы, назовем ее умной. А поможет нам создавать умную теплицу контроллер Arduino. Какие же функции будет выполнять умная теплица?
Во-первых, необходимо оперативно получать всю необходимую информацию об климатических параметрах нашей теплицы: температура и влажность воздуха, температура и увлажненность почвы, освещенность теплицы. Т.е. осуществлять мониторинг климатических параметров теплицы.

Какую проблему клиента решит функция мониторинга? Прежде всего — устранит беспокойство насчет того, все ли в порядке c растениями во время его отсутствия: есть ли вода в системе, не выключалось ли электричество, может ли системе вентиляции обеспечить нужную температуру, если в помещении стало слишком жарко и т.п.

Выводить данные мониторинга можно на дисплей, или с помощью светодиодов оповещать о критических значениях климатических параметров, или получать данные через интернет или на планшет.
Далее, необходимо реализовать возможность управления теплицей – осуществлять полив, обогрев, вентиляцию растений, регулировать освещенность растений. Управление можно с помощью автоматики, или удаленно (через интернет или через телефон (планшет)).

Следующий этап – функция автономности теплицы. При снижении уровня увлажненности почвы ниже определенного значения, необходимо включить полив, при снижении температуры в теплице необходимо включить обогрев, освещенность теплицы необходимо производить по определенному циклу.proektiruem-umnuyu-teplitsu-s-arduino-arduino-ris-1

Рисунок 1. Схематическое изображение умной теплицы

В наших уроках мы рассмотрим практическую реализацию проекта умной теплицы. Создадим проект умной теплицы –
«Домашний цветок». И начнем с реализации функции мониторинга параметров теплицы. Для мониторинга нам необходимо получать следующие данные о окружаещей среде нашего цветка:

  1. температура воздуха;
  2. влажность воздуха;
  3. увлажненность почвы;
  4. освещенность цветка.

Для реализации функции мониторинга нам понадобятся следующие детали:

  1. Arduino Uno;
  2. Кабель USB;
  3. Плата прототипирования;
  4. Провода «папа-папа» – 15 шт;
  5. Фоторезистор – 1 шт;
  6. Резистор 10 кОм – 1 шт;
  7. Датчик температуры TMP36 – 1 шт;
  8. Модуль температуры и влажности воздуха DHT11 – 1 шт
  9. Модуль влажности почвы – 1 шт.

Позиции 1-6 имеются в наборах серии «Дерзай» («Базовый», «Изучаем Arduino» и «Умный дом»), датчик температуры TMP36 имеется в наборах «Базовый» и «Изучаем Arduino». Ссылки на позиции 8 и 9 будут даны в конце статьи.
Сначала познакомимся с датчиками, которые будем использовать для функции мониторинга параметров нашего проекта.
C помощью фоторезистора (рисунок 2) осуществляют измерение освещенности. Дело в том, что в темноте сопротивление фоторезистора весьма велико, но когда на него попадает свет, это сопротивление падает пропорционально освещенности.ris-2-fotorezistor-dlya-arduino

Рисунок 2. Фоторезистор

Аналоговый датчик температуры TMP36 (рисунок 2) позволяет легко преобразовать выходной уровень напряжения в показания температуры в градусах Цельсия. Каждые 10 мВ соответствуют 1 0С, Вы можете написать формулу для преобразования выходного напряжения в температуру.

0C = [ ( Vout в мВ ) - 500] / 10

Смещение -500 для работы с температурами ниже 0 0C.

analogovyj-datchik-temperatury-tmp36-dlya-arduino-risunok-3

Рисунок 3. Аналоговый датчик температуры TMP36

Датчик DHT11 состоят из емкостного датчика влажности и термистора. Кроме того датчик содержит в себе простенький АЦП для преобразования аналоговых значений влажности и температуры. Будем использовать датчик в варианте модуля для Arduino (рисунок 4).modul-dht11



Рисунок 4. Модуль DHT11

Модуль влажности почвы (рисунок 5) предназначен для определения влажности земли, в которую он погружен. Он позволяет узнать о недостаточном или избыточном поливе ваших домашних или садовых растений. Модуль состоит из двух частей: контактного щупа YL-28 и датчика YL-38, щуп YL-28 соединен с датчиком YL-38 по двум проводам. Между двумя электродами щупа YL-28 создаётся небольшое напряжение. Если почва сухая, сопротивление велико и ток будет меньше. Если земля влажная — сопротивление меньше, ток — чуть больше. По итоговому аналоговому сигналу можно судить о степени влажности.

modul-vlazhnosti-pochvy-dlya-arduino-arduino-5

Рисунок 5. Модуль влажности почвы

Теперь соберем на макетной плате схему, представленную на рисунке 6.Схема соединения для мониторинга параметров для "Домашний цветок " на ардуино

Рисунок 6. Схема соединения для мониторинга параметров для «Домашний цветок «.

Приступим к написанию скетча. Фоторезистор, датчик температуры TMP36 и модуль влажности почвы – обычные аналоговые датчики. Для датчика TMP36 мы можем преобразовать аналоговые значения в показания температуры в градусах Цельсия. Для работы с модулем DHT11 будем использовать Arduino библиотеку DHT (Скачать). Данные будем измерять с интервалом 5 секунд и значения выводить пока в последовательный порт Arduino.
Создадим в Arduino IDE новый скетч, занесем в него код из листинга 1 и загрузим скетч на на плату Arduino. Напоминаем, что в настройках Arduino IDE необходимо выбрать тип платы (Arduino UNO) и порт подключения платы.



Листинг 1.

// подключение библиотеки DHT #include "DHT.h" // тип датчика DHT #define DHTTYPE DHT11 // контакт подключения входа данных модуля DHT11 int pinDHT11=9; // контакт подключения аналогового выхода модуля влажности почвы int pinSoilMoisture=A0; // контакт подключения аналогового выхода датчика температуры TMP36 int pinTMP36=A1; // контакт подключения аналогового выхода фоторезистора int pinPhotoresistor=A2; // создание экземпляра объекта DHT DHT dht(pinDHT11, DHTTYPE); void setup() { // запуск последовательного порта Serial.begin(9600); dht.begin(); } void loop() { // получение данных с DHT11 float h = dht.readHumidity(); if (isnan(h)) { Serial.println("Failed to read from DHT"); } else { Serial.print("HumidityDHT11= "); Serial.print(h);Serial.println(" %"); } // получение значения с аналогового вывода модуля влажности почвы int val0=analogRead(pinSoilMoisture); Serial.print("SoilMoisture= "); Serial.println(val0); // получение значения с аналогового вывода датчика температуры TMP36 int val1=analogRead(pinTMP36); // перевод в мВ int mV=val11000/1024; // перевод в градусы цельсия int t=(mV-500)/10; Serial.print("TempTMP36= "); Serial.print(h);Serial.println(" C"); // получение значения с аналогового вывода фоторезистора int val2=analogRead(pinPhotoresistor); Serial.print("Light= "); Serial.println(val2); // пауза 5 секунд Serial.println( ); delay(5000); }



После загрузки скетча на плату, открываем монитор последовательного порта и наблюдаем вывод значений с показаниями наших датчиков (рисунок 7).vyvod-znachenij-s-pokazaniyami-nashih-datchikov-v-monitor-posledovatelnogo-porta-arduino

Рисунок 7. Вывод значений с показаниями наших датчиков в монитор последовательного порта Arduino.

А вот и наш выращиваемый цветок (рисунок 8).proekt-na-arduino-domashnij-tsvetok-ris-8



Рисунок 8. Проект «Домашний цветок»

Смотреть показания датчиков через последовательный порт не совсем удобно, в следующем уроке рассмотрим более удобную индикацию показаний.
